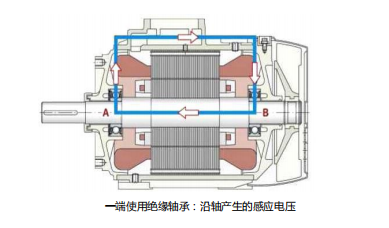

沿轴产生的感应电压——由于电机内部磁通量分布不均匀，尤其在一些极对数较少的电机中，沿轴产生的感应电压会产生同时经过轴承 A——轴承座——轴承 B 的电流回路，如下图所示。此时，只要在电机非驱动端进行绝缘就可以完全切断电流回路。

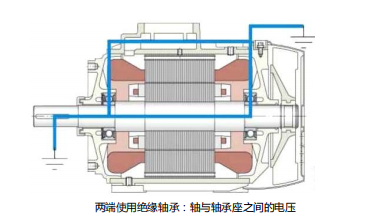

轴与轴承座之间的电压——如果电压发生在轴与轴承座之间，电流会以相同方向通过每个轴承，这主要是用于变频器带来的共模电压所致。在这种情况下，电机两端的轴承都应该被绝缘。如下图所示：

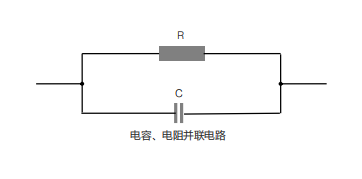

绝缘轴承可以等效为电阻和电容的并联电路，如下图所示，选择绝缘的决定因素是电流、电压的时间特性，如果是直流电压或低频交流电压，绝缘效果取决于绝缘层的纯电阻值；如果是高频交流电压，取决于绝缘层的容抗值。
